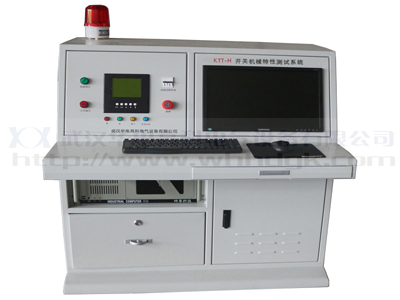

开关机械特性测试系统是我公司最新研制的一款开关机械特性测试仪。系统的硬件构架与目前国际上该领域的著名厂商的产品高度一致。测试软件运行在windows操作下，软件空载测试的全过程和后期的数据管理。操作界面使用触摸屏，使得现场操作更加简便，快捷。
仪器特点：
●本仪器采用12寸LED触摸屏，使用windows操作系统，配备通用64G固态硬盘存储数据；
●15个触电通过；
●9个模拟量输入通道；
●控制方式包含内控、外控、手力三种方式；
●可根据“占行程百分比”、“占开距百分比”、“时间”、“行程”四种定义方式分式别定义触头运动速度，满足各种速度测试要求用户可自定义打印报表。
●可同时安装三个传感器进行测试。
技术参数：
|
测试台输入电压：三相四线，AC380V±10%，50Hz各工位具有独立电源模块，电源参数如下
|
|
设备电源输出
（自动调压）
|
电源回路
|
电源类型
|
电源输出范围
|
|
合闸回路
|
AC
|
0-300V/10A
|
|
DC
|
10-270V/10A
|
|
分闸回路
|
AC
|
0-300V/10A
|
|
DC
|
10-270V/10A
|
|
储能回路
|
AC
|
0-300V/10A
|
|
DC
|
0-270V/10A
|
|
时间测量范围
|
1~40000ms，分辨率：0.033ms，精度：±（0.05%t+0.033）ms
|
|
行程测量范围
|
0~9999mm，分辨率：0.01，精度：传感器总长/（214-1）mm
|
|
速度测量范围
|
0~20m/s，分辨率：0.01m/s
|
|
线圈电流测试范围
|
0~15A（如需要更大测量范围，可定制）
|
|
电流波形幅值精度
|
≤1%FS，采用14位高精度AD转换器，采样频率1K~30K可根据测试需求智能调节
|
|
工作条件
|
湿度-10℃~50℃，湿度≤85%RH，不结露
|
|
体积
|
小于1000mm×1000mm×1800mm
|
|
颜色
|
计算机灰
|
|
重量
|
不大于330Kg
|
